创新突破！全新调音纸透气性能测试装置及方法问世
2025-04-22
在当今的电声产品领域，调音纸扮演着至关重要的角色。它凭借密度均匀、透气孔分布平均、厚度一致以及良好的防水性能，对改善声音频率特性效果显著，广泛应用于咪头、喇叭、麦克风等产品。然而，调音纸质量控制的关键指标 —— 透气性的测试，一直面临挑战。传统测试装置操作不便，功能也较为单一，难以满足日益增长的行业需求。
为解决这一难题，我们的研发团队经过不懈努力，成功研发出一款创新的调音纸透气性能测试装置及测试方法，并已获得国家发明专利（专利号： ZL CN115979914B）。

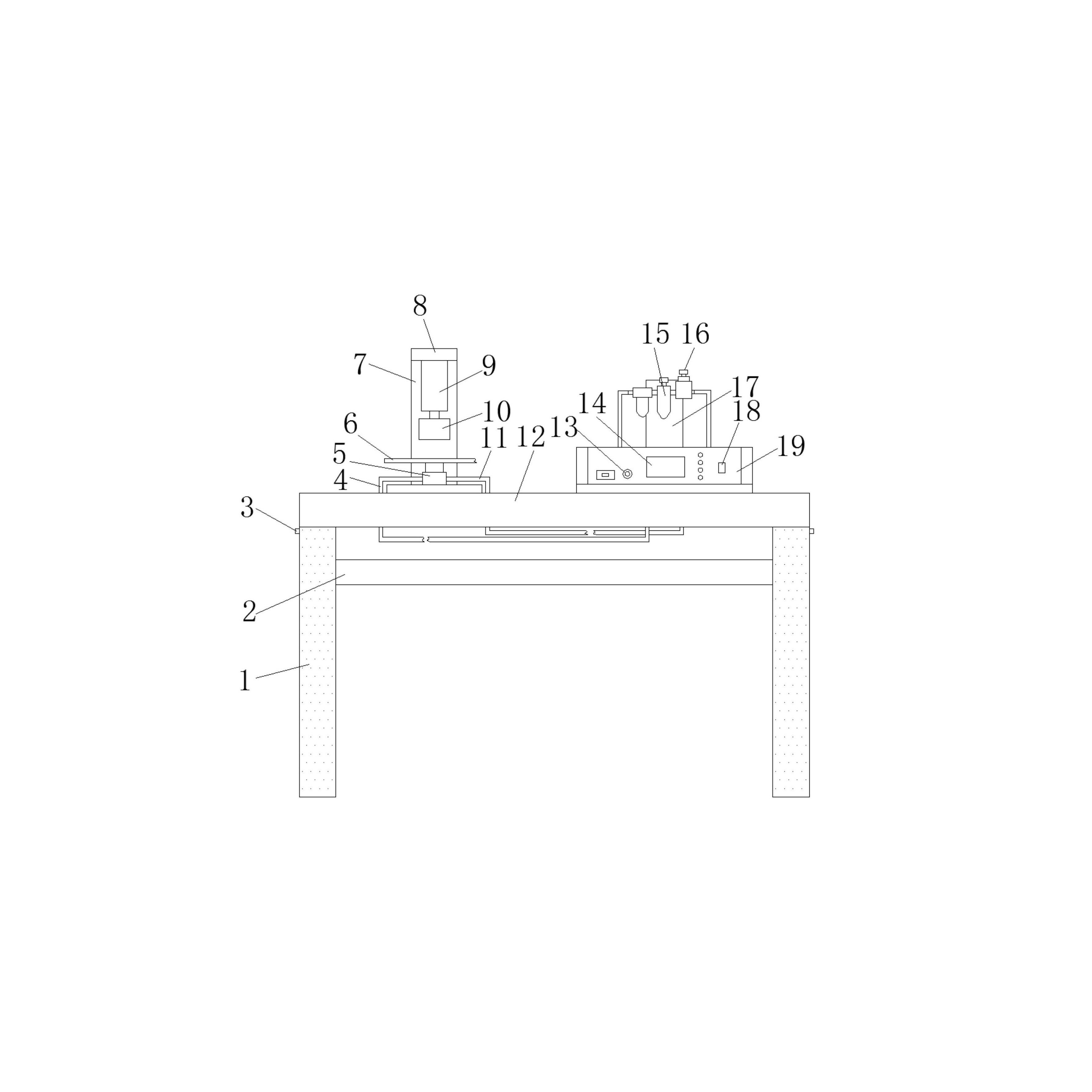

这款测试装置构造巧妙且实用。它以台面为基础，台面下四个拐角处安装有凹形立柱，凹形立柱内可滑动连接中空柱，这一设计让装置的高度调节更加灵活。台面上，左侧后方矗立着立板，立板上方固定的顶板下连接着电动推杆，电动推杆的输出端则与圆壳相连。圆壳内部别有乾坤，上方安装的小型电动推杆不仅连接着长方壳，还通过一系列精妙的连杆结构，实现对夹块的精准控制。夹块用于稳固放置调音纸的支座，确保测试过程中调音纸的位置稳定。
值得一提的是，在长方壳的左右两侧设有方孔，与小型电动推杆输出端连接的长杆上，左右两侧滑动连接着套筒。套筒通过第一连接杆、第二连接杆和第三连接杆相互协作，当小型电动推杆工作时，能带动第二连接杆在方孔内滑动，进而实现夹块的开合动作。同时，与夹块相连的 L 杆、立杆以及一系列连接条和活动板，共同构成了一个精巧的结构，使得下方的刀筒可以在合适的时机对调音纸进行分割操作，将整张大的调音纸分隔为圆片状，方便后续在电声产品中的应用。
装置的检测部分同样设计精良。台面上靠近立板前方设有检测头，检测头通过进气管和出气管与右侧支撑板上的气压调节器相连。在测试时，向检测头内注气，检测头便能精准检测出调音纸的透气程度。当检测到的透气性与检测箱体中预先设定的数值相符时，小型电动推杆会自动收缩，夹块松开，放置调音纸的支座随之掉落，整个测试过程一气呵成。
在台面右侧前方，还有一个精心设计的长凹槽，凹槽内的小型电动推杆可驱动立筒内的圆轴转动，进而带动转动盘、支撑条以及移动板运动。移动板上放置着检测箱体，其一侧的侧板能有效防止检测箱体在移动过程中发生偏移，确保测试的准确性。
这款调音纸透气性能测试装置及测试方法，不仅操作方便，大大提升了工作效率，还拓展了功能，实现了对调音纸的分割处理，满足了电声产品生产过程中的多样化需求。它的出现，为调音纸透气性能测试领域带来了新的解决方案，有望推动整个电声行业的质量提升和发展。
