电容咪头的结构。

2025-04-14

电容咪头的结构。

电容咪头主要利用声波作用于金属振膜时,膜片发生振动,改变它与固定极板之间的距离,从而使电容量发生变化,即通过负载电阻获得振膜和背极的静电量变化进行拾音工作。



也就是说,使用者在电容咪头的振膜和背极之间加上100~200V 直流偏压(构成极化电压),它就可以开始进行试音工作了。



如果声音响度大,膜片的振动幅度就大,则输出电压幅度就大;如果声音的音调高,膜片的振动频率就高,则输出电压变化的频率也高;如果声音的音色不同,膜片的振动规律(波形)就不同,则输出电压也有相应的波形变化。下面是电容咪头工作原理的框架:





在平行的导体上接通电池后,电容咪头的正、负电荷将会相对地均匀分布,这时在平行导体上即可充电。如果将电容咪头正、负两极其中一方固定,另一方加上声压,使距离改变,静电容量就会产生变化。一旦电容咪头的静电容量产生变化,电量也会随之产生变化。电容咪头的输出端一接上电阻,它也会产生相应的电压变化。这就是电容咪头的工作原理。



因为电容咪头在频率响应,灵敏度、固有噪声,失真度等基础性能方面有一定优势。一直以来,它都是声学研究领域中的一项热门内容。



起初,电容咪头(传声器)的研究工作基本是以荷兰、瑞士、德国等欧洲国家主导。后来,美国、加拿大和丹麦等欧美发达国家也开始研究。目前,电容咪头较为典型的两种结构——双芯片和单芯片,都是由国外研究设计的。



1993年,我国才开始研究电容咪头。虽然起步比较晚,但进步很快。仅两年时间,清华大学微电子所就首次实现了单硅片纹膜传声器的制作,在 1mm²的芯片上和10V 极化电压下,其开路灵敏度达到 14.2mV/Pa,比同样大小的已报道的平膜传声器高出数倍,相应的频率响应也具有 10kHz 左右的带宽。这一研究成果表明,采用纹膜结构大大降低了膜的初始应力对机械灵敏度的影响,有效地提高了传声器的机械灵敏度,并改善了器件性能的重复性和稳定性。同时,也简化了制作工艺,使之与IC 工艺基本兼容,提高了生产效率。

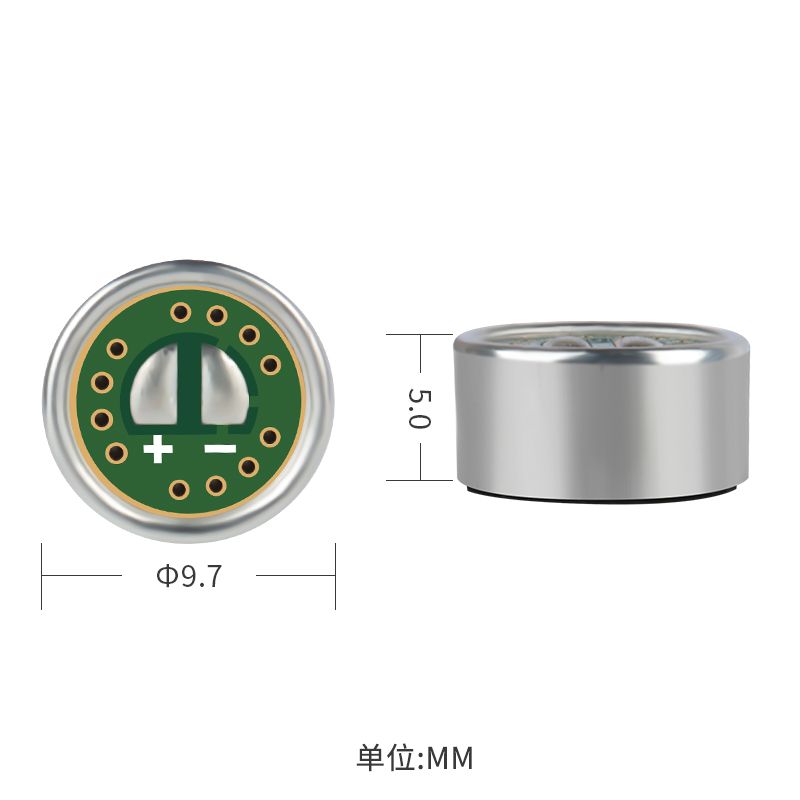

电容咪头结构图



由于电容咪头的结构可塑性大,比如可以制作成不同的规格尺寸。同时,电容咪头性能优良,具有低噪声、宽频响、宽动态范围、可变指向性等优势。在结构上,由于电容咪头的电场分布均一,振膜不是凹凸不平,所以电容咪头可以将振膜绷紧至接近弹性的极限,使振膜忠实振动以及振膜能够保持较大的面积等。这些因素决定了传声器的重放频带和灵敏度。从频率特性来看,低频可重放到0 Hz附近,高频可平坦地重放到振动系统的谐振频率。在宽频带范围内,都可获得均一而又平坦的特性。



由于优越的产品性能,电容咪头已经占据当今电声市场的份额远超50%。随着未来微型电子的普及应用,电容咪头的市场更是不可估量。



但是电容咪头也有其局限性,如需要提供稳定电流、价格昂贵、灵敏度高、容易出现啸叫等。这也是电容咪头至今无法取代动圈式传声器的原因之一。
